Рентгеновский дифрактометр (XRD) используется для исследования натуральных, искусственных, органических или неорганических, порошковых или твердых, материалов, параметров кристаллической решетки, размер зерна, параметров стресса, количественного и фазового анализа. Дифрактометр широко используется в цементной промышленности, исследования загрязнений окружающей среды, изготовления строительных материалов, полимеров и других отраслях.

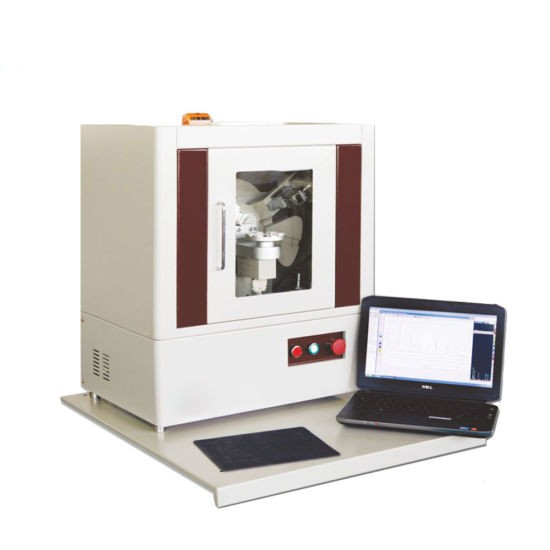

Настольный дифрактометр Al-27mini XRD состоит из:
генератора рентгеновского излучения, системы измерения углов, системы водяного охлаждения, программного обеспечения для управления дифрактометром и прикладного программного обеспечения.
Комплект поставки:
- Рентгеновский дифрактометр – 1 шт.;
- Рентгеновская трубка с медным анодом – 1 шт.;
- Линейный полупроводниковый детектор – 1 шт.;
- Приставка вращения пробы с кюветами – 1 компл.
- Приставка для массивных образцов – 1 шт.;
- Система водяного охлаждения рентгеновской трубки.– 1 шт ;
- Управляющий персональный компьютер для настольного рентгеновского дифрактометра в комплекте с программным обеспечением – 1 шт.;
- Комплект документации – 1 компл.
- Комплект (6 шт./комплект) круглых кювет, совместимых с приставкой вращения, глубиной 2мм для съемки порошковых проб и массивных проб.
- Комплект (2 шт./комплект) низкофоновых кремниевых круглых кювет, совместимых с приставкой вращения, глубиной 0.2 мм и диаметром выемки 5мм для съемки микроколичества вещества.
- Образец кремния для проведения юстировки.
Все операции с дифрактометром Al-27mini XRD выполняются путем отправки соответствующих инструкций блоку управления дифрактометра через компьютер.
Пользователи должны внимательно прочитать настоящее руководство перед началом работы с дифрактометром (XRD).
Параметры подключения прибора и габаритные размеры:
В базовой комплектации дифрактометр имеет габариты: 75х80х75 см и вес приблизительно 98 кг без системы охлаждения.
Технические характеристики дифрактометра:
Гониометр
|
Тип гониометра: вертикальный
Количество степеней свободы для юстировки и проверки качества настройки прибора: 1 степень
Радиус гониометра: 150 мм
Рабочий диапазон углов гониометра ≈ -3° до 145° (при наличии специализированных приставок).
Гониометр имеет возможность подключения приставки вращения пробы и приставки-автозагрузчика с вращением проб в собственной плоскости.
Калибровка:
-Калибровка гониометра проводится при помощи эталонного образца. (Входит в комплект поставки). |
Источник рентгеновского излучения - Рентгеновская трубка |
Высокотехнологическая рентгеновская металлокерамическая трубка
|
Генератор |
Режимы защиты: - неправильной работы заслонки - превышения или низкого уровня напряжения - превышения или низкого уровня тока трубки - сбоя системы охлаждения трубки. Генератор обеспечивает: - полное выключение рентгеновского излучения, включение звуковой сигнализации и индикаторных ламп в случае отказа какой-либо из систем защиты; - отключение рентгеновского излучения в случае отказа системы аварийной индикации. Заслонка рентгеновской трубки имеет систему защиты, не допускает ее открытое состояние при открытой дверце камеры дифрактометра. |
Детектор |
Полупроводниковый линейный энергодисперсионный детектор |
Корпус |
Защитный корпус полностью металлический, удовлетворяет требованиям рентгеновской безопасности. Материалы - свинцовые пластины рентгенозащитное стекло. Настольное/напольное исполнение Вес дифрактометра 98 кг. |
Защита от излучения |
Излучение не более 1 мкЗ/ч на расстоянии 0.1 м от поверхности. Наличие блокировок от доступа внутрь корпуса при открытом окне трубки и наличие аварийных сигнальных систем. |
