Высокопроизводительный анализатор металлов 4-го поколения
- Работает на основе КМОП
- Сверхнизкие пределы обнаружения
- Высокая интеграция, надежность, стабильность
- Экономия энергии 50%, экономия материала
- Низкие эксплуатационные расходы
- Малый размер, легкий вес
- Управление мобильным приложением
- Стандартизированная модификация параметров

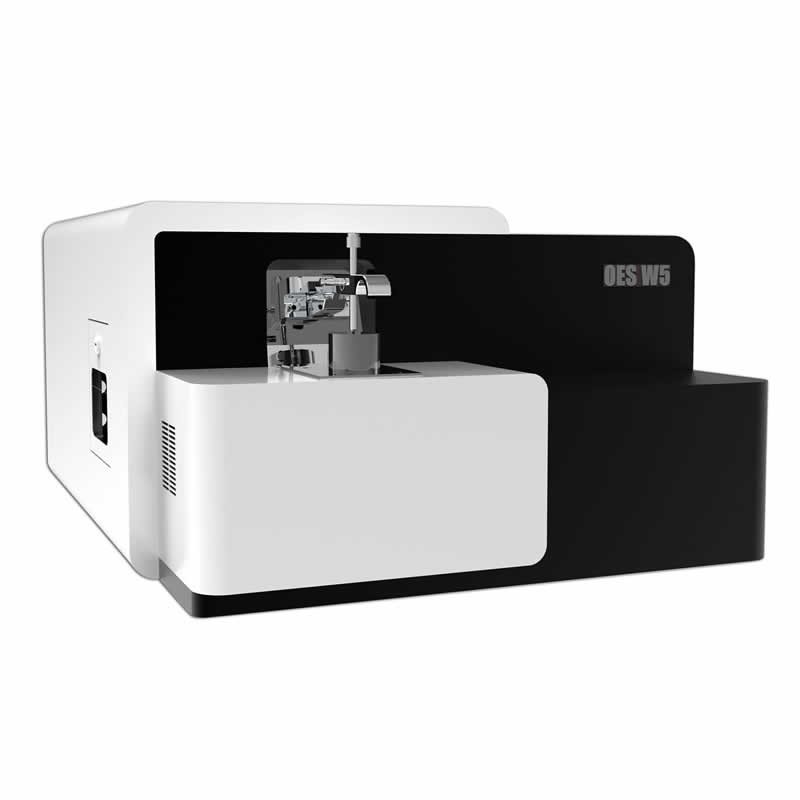

Оптико-эмиссионный спектрометр W5 использует передовые европейские технологии. Спектрометр W5 – спектрометр 4-го поколения с высокими эксплуатационными характеристиками, сниженными эксплуатационными расходами. Спектрометр W5 – последняя разработка в области оборудования для обнаружения элементов.
Спектрометр W5 содержит чрезвычайно низкий предел обнаружения для неметаллических элементов, таких как C, S, P, B, As, N и т. д. Спектрометр прост в использовании. Результаты анализа стабильные и точные.
Применение
Оптико-эмиссионный спектрометр W5 используется для элементного анализа металлов, микроэлементов в научных исследованиях и таких областях промышленности, как металлургия, литейное производство, машиностроение, научные исследования, контроль качества продукции, автомобилестроение, нефтехимия, судостроение, электрика, аэрокосмическая промышленность, ядерная промышленность, энергетическая, металлургическая и цветная металлургия, плавка, переработка и утилизация. Спектрометр W5 включает в себя полный диапазон элементов.
Сплавы:
- Железо (Fe) и его сплавы (сталь, чугун, низколегированные стали, хромированная сталь, Fe-Cr, Fe-Mn, инструментальная сталь и т. д.)
- Алюминий (Al) и его сплавы (сплав Al-Si, сплав Al-Zn, сплав Al-Cu, сплав Al-Mg, чисто алюминиевый сплав и т. Д.)
- Медь (Cu) и ее сплавы (латунь, медь-никель-цинк, алюминиевая бронза, оловянно-свинцовая бронза, красная медь, бериллиевая бронза, кремниевая бронза и т. д.)
- Никель (Ni) и его сплавы
- Кобальт (Co) и его сплавы (кобальтохромвольфрамовый сплав)
- Магний (Mg) и его сплавы
- Титан (Ti) и его сплавы
- Цинк (Zn) и его сплавы
- Свинец (Pb) и его сплавы
- Олово (Sn) и его сплавы
- Серебро (Ag) и его сплавы
- Марганец (Mn) и его сплавы
- Хром (Cr) и его сплавы
Особенности
- Превосходная производительность оптической системы
- Структура Paschen-Runge имеет вогнутую дифракционную решетку и полный охват спектра, что позволяет удовлетворить потребности пользователей в необходимых элементах.
- Прямая оптическая технология и оптические устройства, изготовленые из MgF, гарантируют лучшую производительность прибора в УФ-области.
- Высокое разрешение системы считывания Multi-COMS, более низкий темновой ток, улучшенный предел обнаружения, высокая стабильность и высокая чувствительность.
- Оптическая система поддерживает постоянную температуру вакуумной камеры. Благодаря этому известен путь прохождения света и, соответственно, исключаются потери оптического пути, улучшается предел испытаний, повышается точность результатов.
- Цифровой источник возбуждения света
- Технология DDD цифрового источника возбуждения света имеет превосходные аналитические характеристики.
- Компактная конструкция и технология управления полупроводниками также делают источник света более стабильным и надежным.
- Стенд возбуждения образца
- Стенд возбуждения направляет лазер непосредственно в оптическую систему.
- Открытая конструкция электрода позволяет настроить папку с образцами для анализа образцов всех видов форм и размеров.
- Благодаря электроду, спектрометр W5 имеет лучшую производительность при анализе небольших образцов и образцов сложной геометрии.
- Технология распознавания видео обеспечивает безопасность стенда возбуждения образца и контролирует панорамный вид.
- Блок интегрированного газового канала
- Специальная технология инжекции аргона эффективно устраняет дрейф плазмы в процессе возбуждения и позволяет КМОП-детектору фиксировать высокотемпературный световой сигнал, тем самым повышая его точность и стабильность.
- После возбуждения импульсная продувка аргоном повышает эффективность удаления пыли, поэтому увеличивается кратковременная и долговременная стабильность прибора.
- Контроль вакуума
- Вакуумная система полностью управляется программой, обеспечивая при этом необходимый вакуум и сокращая время работы вакуумного насоса.
- Двухуровневая настройка обеспечивает переход прибора в режим ожидания работы из рабочего состояния вакуума при неисправности прибора.
- Многоуровневая вакуумная изоляция и устройство масляного фильтра поддерживают надежную работу оптических компонентов.
- Устройство для чистки линз
- Вакуумный клапан из нержавеющей стали имеет лучший эффект изоляции при очистке линзы.
- Конструкция одиночной линзы легко разбирается.
- Устройство с перекрестным механизмом эффективно защищает оптическую систему.
- Компьютер и система считывания
- Результаты способны синхронно отображаться на компьютере и смартфоне, прибором легко управлять.
- Высокопроизводительный процессор DSP и ARM обладает высокой скоростью сбора и контроля данных. Процессор позволяет определить комнатную температуру, температуру вакуума, давление аргона, характеристики источника света.
- Данные могут дистанционно преобразовываться, что удобно для мониторинга и контроля рабочего состояния прибора.
- Мониторинг за результатами происходит в реальном времени, а функцию печати отчетов можно настроить для пользователей.
- Программное обеспечение
- Программное обеспечение в приборе оснащено множеством заводских калибровочных кривых, множеством методов анализа материалов и передовыми решениями.
- Программное обеспечение позволяет расширить верхний и нижний пределы стандартных кривых по желанию пользователя.
- Другие особенности
- Прибор может обнаруживать элементы, в том числе C, P, S, N, и подходит для различных металлических сплавов (как на основе железа, алюминия, меди, никеля, хрома, титана, магния, цинка, олова, свинца, кобальта, ленты и марганца и т. д.). Технология полного спектра охватывает весь спектр элементного анализа, пользователи могут выбирать необходимые элементы самостоятельно.
- Конструкция блока промывки аргоном позволяет сократить время промывки при возбуждении образца. Также это позволяет сократить расход аргона.
- Оптический путь автоматически откалиброван, а оптическая система автоматически переходит на линейное сканирование, что обеспечивает правильный прием и решение сложных задач сканирования.
- Высокая скорость анализа, все элементы могут быть проверены в течение 20 секунд.
- Система предотвращения загрязнения световой камеры маслом и газом позволяет улучшить ее стабильность.
- Электрод из вольфрамового материала продлевает срок службы, автоматически выполняет функцию продувки.
Характеристики
Оптическая система
|
Оптическая структура
|
Система полного вакуума типа Paschen Runge
|
Комнатная температура
|
35℃±0,5℃
|
Диапазон длин волн
|
130-900 нм
|
Фокусное расстояние
|
400 мм
|
Решетка
|
2400м1/мм
|
Дисперсия спектральной линии первого порядка
|
1.2нм/мм
|
Детектор
|
Многоблочный высокопроизводительный линейный КМОП-массив
|
Средний коэффициент разрешения
|
10пм/пиксель
|
Стенд возбуждения
|
Газ
|
Аргон (99,999%)
|
Скорость потока аргона
|
При возбуждении: 3-5 л / мин
|
Электрод
|
Вольфрамовая техология
|
Очистка
|
Функция автоматической продувки
|
Компенсация
|
Самокомпенсация термодеформации
|
Оптическое возбуждения
|
Тип
|
HEPS
|
Частота
|
100-1000 Гц
|
Ток разряда
|
1-400A
|
Специальные технологии
|
Оптимизация параметров разряда
|
Предварительное сгорание
|
Технология предварительного сжигания высокой энергии
|
Процессор
|
ARM, высокоскоростной сбор и обработка данных
|
Система сбора данных
|
Интерфейс
|
Передача данных по Ethernet на базе DM9000A
|
Мощность
|
АС 220 В, 50/60 Гц
|
Другое
|
Элементы
|
Fe, Cu, Al, Ni, Co, Mg, Ti, Zn, Pb, Sn, Ag, Mn, Cr и т. д.
|
Потребляемая мощность
|
Максимум: 750 Вт; в режиме ожидания: 40 Вт
|
Рабочая температура
|
10-35 ℃ (температура ≥5 ° C)
|
Рабочая влажность
|
20-85%
|
Габаритные размеры
|
860мм (Д) * 680мм (Ш) * 438mm (В)
|
Вес
|
Не более 100 кг
|
