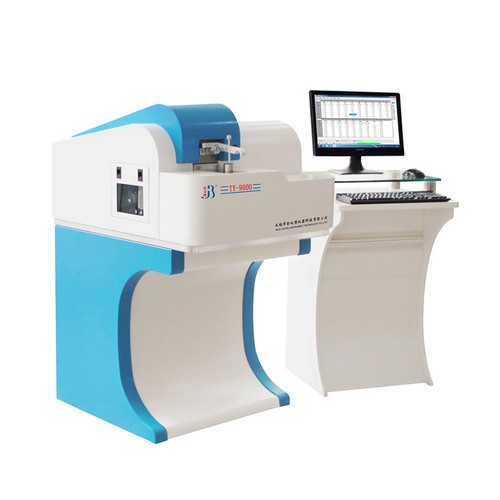

Спектрометр UMA TY9000

Оптико-эмиссионный спектрометр TY-9000 предоставляет полный спектр решений для всей металлургической промышленности

• Анализ с применением ПЗС-детекторов
• Точный анализ всех распространенных металлов
• Эффективный диапазон длин волн: от 130 до 900 нм.
• Улучшенная масштабируемость
• Прочный и надежный прибор
• Простота в эксплуатации
• Доступны настольная и напольная модели



Спектрометр TY-9000 использует полностью цифровую технологию, заменяя тем самым технологию моделирования, основанную на применении громоздких фотоэлектронных умножителей, и идет в ногу с международной технологией производства спектрометров.

Использование полностью цифрового источника возбуждения, современных ПЗС-детекторов и высокоскоростной системы считывания данных обеспечивает сверхнизкий предел обнаружения спектромтера и долговременную стабильность. Данные анализа стабильны и надежны.

Спектрометр TY-9000 широко используется в металлургии, литейном производстве, машиностроении и других отраслях контроля качества входящей и исходящей продукции.

Интеллектуальная система калибровки позволяет проводить калибровку спектрометра по одному образцу.



Применение

Напольные и настольные оптические эмиссионные спектрометры TY-9000 используются для элементного анализа металлов, анализа микроэлементов в научных исследованиях и таких отраслях промышленности, как металлургия, литейное производство, машиностроение, контроль продукции, автомобилестроение, нефтехимия, судостроение, электроэнергетика, аэрокосмическая отрасль, атомная энергетика, выплавка и переработка черных и цветных металлов.



Сплавы обнаружения:

• Железо (Fe) и его сплавы (сталь, чугун, низколегированные стали, хромированная сталь, Fe-Cr, Fe-Mn, инструментальная сталь и т. д.)
• Алюминий (Al) и его сплавы (сплав Al-Si, сплав Al-Zn, сплав Al-Cu, сплав Al-Mg, чисто алюминиевый сплав и т. Д.)
• Медь (Cu) и ее сплавы (латунь, медь-никель-цинк, алюминиевая бронза, оловянно-свинцовая бронза, красная медь, бериллиевая бронза, кремниевая бронза и т. д.)
• Никель (Ni) и его сплавы
• Кобальт (Co) и его сплавы (кобальтохромвольфрамовый сплав)
• Магний (Mg) и его сплавы
• Титан (Ti) и его сплавы
• Цинк (Zn) и его сплавы
• Свинец (Pb) и его сплавы
• Олово (Sn) и его сплавы
• Серебро (Ag) и его сплавы

Особенности

1. Оптимизированная система  оптики

Интегрированная оптика позволяет сфокусировать все линии спектра на решетках.

Оптическая технология с прямой струей и линза, изготовленная из MgF₂ обеспечивают наилучшую энергию ультрафиолетовых волн для обнаружения таких элементов, как C, S, P и N.



2. Автоматическая коррекция светового тракта

Благодаря автоматической коррекции светового пути оптическая система автоматически сканирует спектральные линии, тем самым обеспечивает правильность принятых линий и позволяет избежать утомительное сканирование волновых пиков.

Прибор автоматически идентифицирует конкретные спектральные линии и сравнивает их с исходными сохраненными линиями, чтобы определить местоположение дрейфа и найти текущее положение пикселя.

3. Специальная конструкция линз

Специализированным входным окном, отделяющим вакуум от оптической вакуумной системы, можно управлять в рабочем состоянии системы. Специальная конструкция линз удобна для обычной чистки и технического обслуживания.



4. Интеграция с оптической камерой

Специальная конструкция оптической камеры позволяет уменьшить объем камеры.

Интегрированная конструкция и высокоточная обработка в вакуумной камере увеличивают продолжительность вакуума.



5. Стенд возбуждения с открытым доступом

Гибкая конструкция зажима для образцов на стенде возбуждения открытого доступа позволяет пользователю анализировать образцы различных размеров и форм.

Малые зажимы для образцов при совместном использовании могут обеспечить минимальную аналитическую точность прутка 1,5 мм.

       6. Технология инжекционного электрода

В приборе используется самая передовая в мире технология инжекционных электродов с использованием вольфрама. В состоянии возбуждения электрод образует поток инжекции газа аргона. Таким образом, нет возможности для окружающих точек возбуждения контактировать с внешним воздухом.

Благодаря данной технологии значительно сокращается объем использования газа аргона и стоимость использования прибора.

      7.Блок интегрированного газового канала

Стенд возбуждения изготовлен из сплавов с хорошим тепловыделением с целью достижения прочности, долговечности и удобства очистки.

Система подачи газа оснащена встроенным блоком газовых каналов и функцией автоматической промывки электродов, что создает благоприятные условия для возбуждения.

      8.Полностью цифровой источник возбуждения

Система использует самый современный в мире источник света, возбуждающий плазму, и генерирует сверхстабильное выделение энергии для возбуждения образцов в среде, заполненной газообразным аргоном.

Полностью цифровой источник света обеспечивает сверхвысокое разрешение и высокую стабильность плазмы в образцах возбуждения.

      9. Высокоскоростной сбор данных

В приборе используются высокопроизводительные ПЗС-детекторы, технология УФ-покрытия и высокопроизводительные процессоры FPGA, DSP и ARM.

Система имеет высокоскоростной сбор и анализ данных и может осуществлять автоматический мониторинг в режиме реального времени и контроль за работой блока температуры оптической камеры, степенью вакуума, давлением газа аргона, источника света и камеры возбуждения.

     10. Передача данных по Ethernet

Система может удаленно контролировать состояние устройства, управлять устройством по нескольким каналам, а также контролировать все параметры

     11. Предварительно установленные рабочие кривые

Пользователи могут выбирать оптимальные условия измерения в соответствии с программами анализа. В течение длительного периода времени завод-изготовитель накапливал обширную международную стандартную базу образцов. Завод-изготовитель предварительно устанавливает рабочие кривые перед поставкой, чтобы пользователи могли сразу же приступить к эксплуатации устройства.

     12. Высокая скорость анализа

Анализ компонентов по всем каналам происходит в течение 20 секунд, поэтому высокая скорость анализа экономит время.

В соответствии с конкретным типом анализируемого материала есть возможность использовать те настройки, которые позволяют достичь наилучших результатов анализа в течение минимального времени путем установки времени предварительного сжигания и времени измерения.

     13. Анализ множества материалов

Конструкция светового тракта и ПЗС-матрицы обеспечивают прием всех спектральных линий. Не требуется аппаратного обеспечения для проведения анализа нескольких материалов.

По сравнению с фотоэлектронными умножителями (ФЭУ), спектрометры могут значительно снизить стоимость использования и расширить диапазон использования.

     14. Программное обеспечение с несколькими языками

Программное обеспечение полностью совместимо с системой Windows и может быть оснащено версиями на определенных языках в соответствии с требованиями пользователя.

Программное обеспечение достаточно простое в использовании. Даже те сотрудники, которые не имеют никаких знаний и опыта в области работы со спектрометрами, могут легко использовать программное обеспечение.



Характеристики

Оптическая система	Фокусное расстояние	500 мм
	Диапазон длин волн	130 нм – 800 нм
	Детектор	ПЗС-детекторы высокого разрешения
	Степень вакуума	Автоматическое управление 6-20 Па
	Разрешение	30пм
	Решетка	2400м1/мм
	Дисперсия спектральной линии первого порядка	1.2нм/мм
	Средний коэффициент разрешения	10пм/пиксель
	Полный спектр
	Комнатная температура контролируется автоматически
Источник искры	Тип	Цифровой источник дуги и искры
	Частота	100 – 1000 Гц
	Ток разряда	1 – 80 А
	Напряжение зажигания	>15000 В
	Оптическое возбуждение	Оптимизация параметров разряда
		Технология предварительного сжигания высокой энергии HEPS
	Процессор	Высокоскоростной сбор и обработка данных
Искра	Электрод	Вольфрамовая технология
	Компенсация	Самокомпенсация термодеформации
	Минимальное потребление аргона
	Технология распылительного разряда
	Технология регулируемого электрода
Другое	Измеряемые элементы	Fe, Al, Cu, Ni, Ti, Co, Zn, Sn, Mg, Pb и др.
	Размеры	800мм (Д) * 700мм (Ш) * 470мм (В)
	Вес	Не более 100 кг
	Температура хранения	0℃-45℃
	Рабочая температура	10℃-30℃, рекомендуется 23±2℃
	Мощность	AC 220В/50 Гц
	Потребляемая мощность	Возбуждение: 700 Вт / Поддержка: 100 Вт
	Качество аргона	99,999%, давление аргона более 4 МПа
	Расход аргона	5 л / мин в режиме зажигания
	Интерфейс	Передача данных по Ethernet на базе DM9000A
