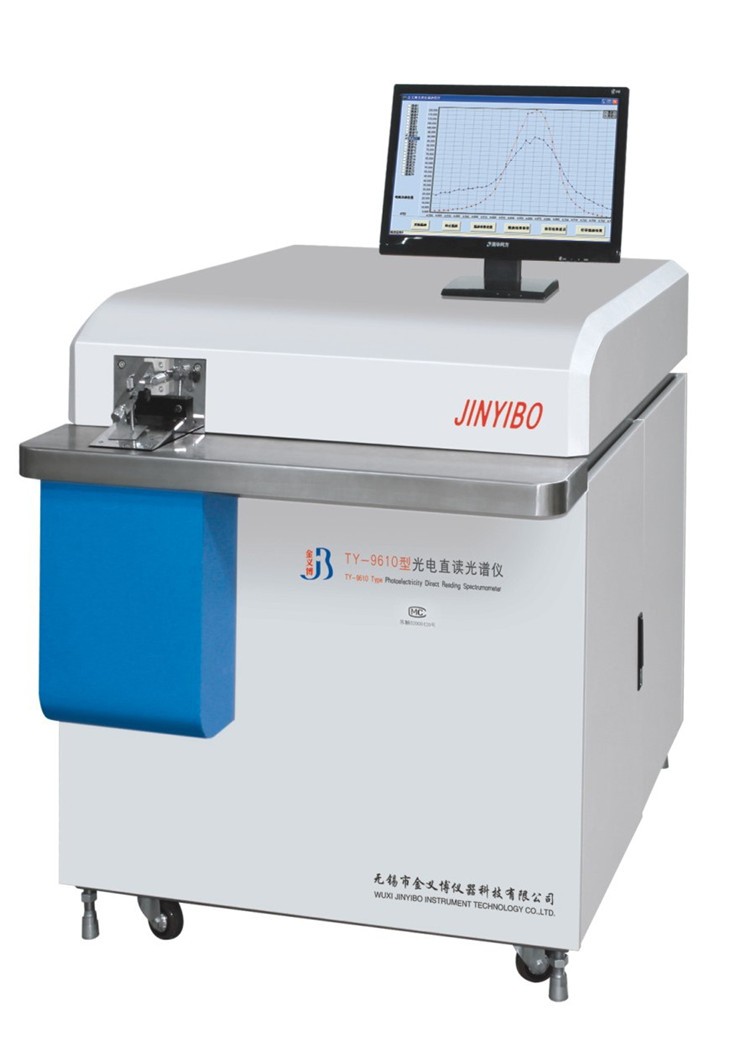

Спектрометр TY-9610 сочетает в себе высокое качество, высокую производительность и высокую стабильность результатов анализа металлов.
- Высокоинтегрированный анализатор металла
- Отличная стабильность и надежность
- 1000 мм фокусное расстояние
- Использование фотоумножителя (ФЭУ) в качестве детектора
- Эффективный диапазон длин волн: от 120 до 900 нм
- Полностью цифровой контроль
TY-9610 – это вакуумный спектрометр с 60 каналами, фокусное расстояние которого составляет 1000 мм, он может быстро и с высокой точностью анализировать элементы.
TY-9610 позволяет обнаруживать новые элементы (такие как C, P, S, B, Sn и т. Д.) и микроэлементы в азоте и цветных металлах, в стали. Он обладает превосходной стабильностью и надежность. Спектрометр TY-9610 прост в использовании и обслуживании, а также имеет низкие профессиональные требования к персоналу. Это лучший выбор для пользователей!
Применение
- Лаборатории высокого класса
- Определение чистого металла: 99,995% + чистота Pb, Zn, Cu и т. д. (Например, батареи, гальванизация и т. д.)
- Соответствие нормативам: очень низкие пороги обнаружения для контроля Pb, Cd, As и т. д. (Например, судостроение)
- Сталелитейные заводы
Спектрометр TY-9610 широко используется в литейном производстве, металлургии, различных видах машиностроения, судостроении, автомобильной, химической, электронной и других отраслях промышленности и является превосходным оборудованием для быстрого количественного анализа, входного контроля материалов и контроля качества металлических материалов.
Сплавы:
- Железо (Fe) и его сплавы (сталь, чугун, низколегированные стали, хромированная сталь, Fe-Cr, Fe-Mn, инструментальная сталь и т. д.)
- Алюминий (Al) и его сплавы (сплав Al-Si, сплав Al-Zn, сплав Al-Cu, сплав Al-Mg, чисто алюминиевый сплав и т. Д.)
- Медь (Cu) и ее сплавы (латунь, медь-никель-цинк, алюминиевая бронза, оловянно-свинцовая бронза, красная медь, бериллиевая бронза, кремниевая бронза и т. д.)
- Никель (Ni) и его сплавы
- Кобальт (Co) и его сплавы (кобальтохромвольфрамовый сплав)
- Магний (Mg) и его сплавы
- Титан (Ti) и его сплавы
- Цинк (Zn) и его сплавы
- Свинец (Pb) и его сплавы
- Олово (Sn) и его сплавы
- Серебро (Ag) и его сплавы
Особенности
1) Высокая точность
- TY-9610 использует монтажное устройство Paschen-Runge с фокусным расстоянием 1 метр. По сравнению со спектрометрами с небольшим фокусным расстоянием TY-9610 имеет высокое разрешение и обеспечивает высокую точность анализа. Например, содержание углерода в стали 45 составляет 0,45%, а погрешность испытания TY-9610 находится в пределах 0,006%. Содержание хрома в нержавеющей стали 316 составляет 17,0%, а погрешность испытания TY-9610 находится в пределах 0,10%.
- TY-9610 использует большое количество прецизионных систем управления, таких как система контроля температуры, коэффициент изменения высокого давления, система контроля высокого напряжения под нагрузкой. Данные системы обеспечивают высокую производительность спектрометра TY-9610.
2) Высокая стабильность
- Долговременная стабильность является одним из наиболее важных показателей прибора.
3) Увеличение времени между техническими обслуживаниями
- В целях повышения надежности все ключевые компоненты спектрометра TY-9610 от ведущих мировых производителей, все электронные компоненты импортируются из-за рубежа.
4) Технические характеристики
- Постоянная температура, сейсмическая и вакуумная сепарация.
- Спектрометр изготавливается по специальной технологии, имеет низкий коэффициент теплового расширения и подвергается обработке для снятия напряжений.
- Поддержка постоянной температуры с точностью 38 ± 0,1 ℃. Данный фактор значительно улучшает стабильность длины волны и при длительном анализе нет необходимости перекалибровки.
- Противоударная конструкция.
- Вакуумный насос размещен в главном двигателе и оснащен вакуумным масляным фильтрующим устройством. Добавление вакуумного масляного фильтрующего устройства гарантирует, что масло внутри вакуумного насоса не попадет в вакуумную камеру, и обеспечивает надежную работу ФЭУ и оптических компонентов.
- Детектор наиболее легко разряжается при давлении 100-1000 Па. Следовательно, вакуум отслеживается в режиме реального времени, и состояние отрицательного высоковольтного источника питания контролируется, чтобы предотвратить повреждение фотоумножителя, тем самым значительно продлевается срок службы детектора.
- Спектрометр может быть смонтирован с помощью 48 каналов с использованием фотоумножителей разных диаметров.
- Компьютер контролирует температуру и состояние вакуума, чтобы обеспечить надежную работу спектрометра.
4) Программное обеспечение
- Удобный в использовании интерфейс на основе системы Windows.
- Система самодиагностики и напоминания об обслуживании.
- ПО позволяет хранить отслеженные спектры и вычислять центр спектра.
- Результаты анализа также показывают среднее содержание, стандартное отклонение и относительные значения стандартного отклонения.
- Автоматическая коррекция помех между линиями элементов.
5) Система возбуждения
- Высокочастотный однонаправленный источник искры.
- Параметры источника света могут быть выбраны в соответствии с различными требованиями.
- Предварительное зажигание, искра с переменной частотой воздействия 200-500 Гц.
- Внутренний объем искры дополнительно уменьшается, и направление потока аргона оптимизируется, чтобы снизить потребление аргона, в то же время эффективно удаляется остаточная пыль, а отработавший газ выпускается через двухступенчатую систему фильтрации.
- Динамический расход аргона 4 л / мин, статический расход 0,5 л / мин, наиболее экономичная система аргона в условиях физического возбуждения.
- Специальная конструкция без разборки объектива, объектив можно чистить непосредственно специальными инструментами, которые просты в обслуживании.
- Предусмотрен рычаг для смены образцов.
- При возбуждении используется электромагнитный затвор, чтобы на детектор не оказывали негативное влияние блики.
6) Измерительная система
- Система прямого считывания с фотоумножителей, высоковольтная петля с использованием коаксиального кабеля RG-59B / U, линия вывода сигнала с использованием коаксиального кабеля RG-174 / U обеспечивают безопасность при высоком напряжении и снижают потери сигнала
- 48-канальная система синхронного сбора данных на основе FPGA, 16-битный аналого-цифровой преобразователь для всех каналов, частота дискретизации 200 кбит / с, высокая интеграция, высокоточная система измерения и контроля напряжения для всех каналов
Характеристики
Параметр
|
Значение
|
Определяемые элементы
|
Fe, Cu, Al, Ni, Co, Mg, Ti, Zn, Pb, Sn и др.
|
Оптическая структура
|
Устройство Paschen-Runge
|
Фокусное расстояние
|
1000 мм
|
Диапазон длин волн
|
120-900 нм
|
Детектор
|
Ф28мм, Ф13мм, фотоумножитель уровня Ф10
|
Решетка
|
Дополнительные решетки в соответствии с требованиями пользователя
2160 г / мм, Скорость дисперсии: 0,47 нм / мм (1 уровень).
1667гр / мм, Скорость дисперсии: 0,6 нм / мм (1 уровень), 0,3 нм / мм (2 уровня).
1080 г / мм, Скорость дисперсии: 0,93 нм / мм (1 уровень), 0,47 нм / мм (2 уровня).
|
Температура
|
15-30 ℃
|
Относительная влажность
|
20-80%, безводная конденсация
|
Мощность
|
220 В / 50 Гц, 15А
|
Газ
|
99,996%, содержание кислорода ≦ 5 ppm, опция с очистителем аргона
|
Габаритные размеры
|
1800 * 1050 * 1245 мм (длина * ширина * высота)
|
Вес
|
500 кг
|
