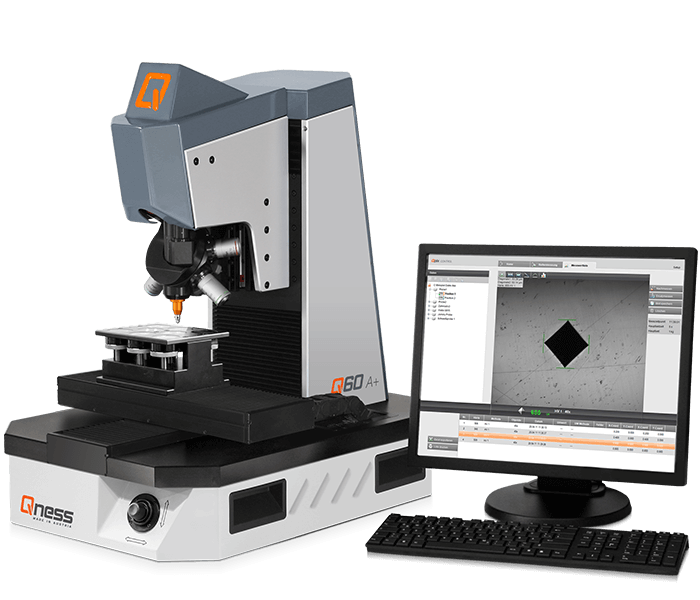

Полностью автоматический микротвердомер. Измерение твердости по Виккерсу, Кнупу и Бринеллю.
Нагрузки, управляемые с помощью электроники, позволяют быстро и с высокой точностью выполнять измерение твердости, а также быстро менять метод (без техобслуживания) и автоматически распознавать сфокусированный слой.
Точное позиционирование и большое пространство для проведения испытаний
Высокотехнологичная конструкция из анодированного алюминия обеспечивает большое и хорошо организованное пространство для проведения испытаний. Полностью автоматический двухкоординатный столик с высокоточной оптической системой измерения может быть оборудован, например, 8-позиционным держателем образцов. Также по желанию заказчика могут быть изготовлены и запрограммированы особые держатели.
6-позиционная измерительная турель
6-позиционная измерительная турель является стандартной для всех моделей и обеспечивает возможность применения различных методов испытаний. Например, ее можно оснастить 3 различными увеличивающими объективами и соответствующими инденторами для измерений по методам Виккерса, Кнупа или Бринелля.
Динамическая регулировка высоты
Электронное управление перемещением позволяет выполнять быстрое и точное перемещение носового конуса с высокой чувствительностью. Позиционирование выше угла вращения (в интервале от 0,01 до 20 мм/сек) может выполняться без приложения особых усилий с обеспечением высокой точности и защиты от столкновения. Наличие дополнительной оси Z упрощает выполнение этой полезной
Сканирование контура / Распознавание границ
Выборочно полные или частичные сегменты контура намечаются с высокой точностью посредством оптической системы с увеличивающими объективами и помещаются в программу. После этого может быть выполнено программирование тестовых точек, для чего задается их определенное количество или определенное расстояние относительно контура. Измерение твердости после такого программирования выполняется полностью автоматически
Метод IPC / Поворотный индентор
Метод IPC (Индентор, параллельный контуру)
Оператор может настроить индентор под соответствующий контур. Эта операция может выполняться вручную или полностью автоматически. Благодаря этой новой разработке теперь можно проводить более точное и надежное измерение различных слоев материала.
Метод IPC / Поворотный индентор
Впервые для методик измерения твердости реализована возможность полностью автоматической подстройки индентора параллельно к контуру во время цикла испытания.
2D/3D плоскостная диаграмма распределения твердости
Распределение твердости на отдельных сегментах или на целых плоскостях тестовых образцов. Цветовое представление в 2D и, соответственно, свободно вращающееся представление в 3D вида образца.
Гибкая, простая и удобная для адаптации под нужды заказчика система
Компания предлагает лучшие решения для широкого круга Ваших задач: от расширенной испытательной зоны и большого высокоточного двухкоординатного столика со стеклянными шкалами до специального портала для индивидуальной настройки под нужды заказчика. Портал обеспечивает непревзойденные диапазоны перемещения и открывает новые возможности для разработки методик измерения твердости с помощью микро - и малых нагрузок.
|
Q10M |
Q10A |
Q10A+ |
Q30M |
Q30A |
Q30A+ |
Q60M |
Q60A |
Q60A+ |
Диапазон тестовой нагрузки: |
50 г - 10 кг (0,049 - 98,1 Н) |
100 г - 30 кг (0,98 - 294,3 Н) |
200 г - 62,5 кг (1,96 - 613,1 Н) |
||||||
Турель |
6-позиционная, моторизованная с электроприводом |
||||||||
Программное обеспечение |
Qpix T12 |
Qpix Control |
Qpix T12 |
Qpix Control |
Qpix T12 |
Qpix Control |
|||
Камера наблюдения образца |
- |
- |
да |
- |
- |
да |
- |
- |
да |
Предметный столик / XY-стол |
Ø 100 мм |
моторизованный |
Ø 100 мм |
моторизованный |
Ø 100 мм |
моторизованный |
|||
Перемещение по осям X/Y/Z |
Z 145 мм |
X 150 / Y 150 / Z 145 мм |
Z 145 мм |
X 150 / Y 150 / Z 145 мм |
Z 145 мм |
X 150 / Y 150 / Z 145 мм |
|||
Интерфейс данных |
3x USB, 1x Ethernet (1x RS232 в варианте M) |
||||||||
Масса основного прибора |
52 кг |
58 кг |
52 кг |
58 кг |
52 кг |
58 кг |
|||
Максимальная масса заготовки |
50 кг |
||||||||
Электропитание |
230~1/N/PE, 110~1/N/PE |
||||||||
Максимальная потребляемая мощность: |
~ 360 Вт |
||||||||
Аксессуары и опции |
|||||||||
Общее |
Объективы (2,5x, 4x, 10x, 20x, 40x, 65x, 100x); инденторы (для измерения твердости по Виккерсу, Кнупу и Бринеллю) |
||||||||
Держатель образцов |
1-позиционный, 4-позиционный (Ø 30 / 40 / 50 мм), 8-позиционный держатель образцов (Ø 30 / 40 мм) |
||||||||
XY-стол |
ручной* |
X 300 x Y 150 мм |
ручной* |
X 300 x Y 150 мм |
ручной* |
X 300 x Y 150 мм |
*) Размеры 150 x 150 мм; перемещение Х 25 х Y 25 мм обеспечивается посредством аналоговых или цифровых микрометров
