Дефектоскоп ультразвуковой OmniScan SX (UT+PA+TOFD)
Добавить в избранное
Поставляется с метрологической аттестацией РБ

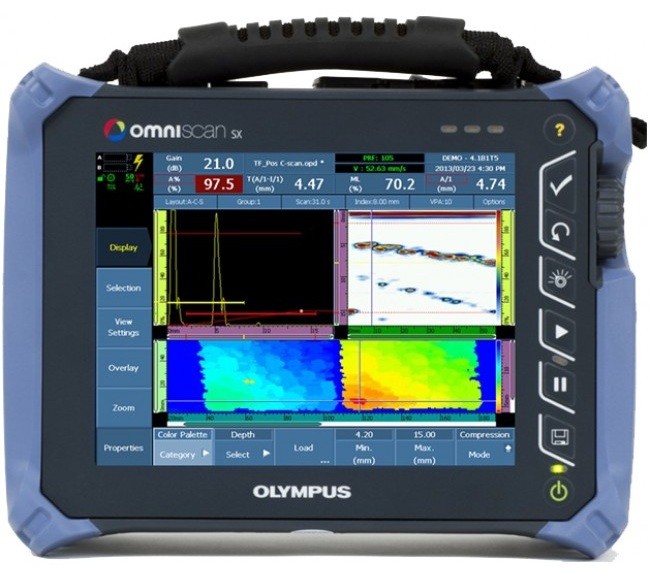

Компания Olympus представляет новый дефектоскоп OmniScan® SX, являющийся результатом более чем 20 лет исследований в области фазированных решеток. Прибор OmniScan SX имеет удобный программный интерфейс и оснащен 8,4-дюймовым (21,3 см) сенсорным экраном. OmniScan SX не является модульным прибором и позволяет работать только с одной группой элементов фазированной решетки, что делает прибор простым в применении и доступным по цене.
OmniScan SX доступен в двух конфигурациях: SX PA и SX UT. Модель SX PA - это ФР-модуль 16:64PR, который, аналогично УЗ-модулю SX UT, оснащен традиционным каналом УЗ (UT) для контроля в режимах И-Э (импульс-эхо), РС (раздельно-совмещенный) или TOFD (дифракционно-временной метод контроля). Портативный дефектоскоп OmniScan SX на 33 % легче и на 50 % меньше своего предшественника OmniScan MX2.
Сенсорный экран OmniScan SX имеет функцию полноэкранного режима для оптимальной визуализации дефектов, преобразуя многие функции меню в простые сенсорные операции. Интуитивно-понятный интерфейс обеспечивает легкий выбор меню и перемещение курсора, имеет функции масштабирования и настройки стробов, а также возможность ввода и редактирования текста и значений. Все вышеперечисленные функции, наряду с понятной настройкой и мастером калибровки, а также большая скорость обновления данных S-скана и
A-скана, и высокая частота повторения зондирующих импульсов (ЧЗИ) делают OmniScan SX высокоэффективным аналитическим прибором.
OmniScan SX совместим со всеми сканерами Olympus, датчиками и комплектующими, а также с программами NDT SetupBuilder и OmniPC. Оборудование и программное обеспечение Olympus гарантируют эффективность и надежность неразрушающего контроля на всех уровнях, начиная с проектирования и настройки и заканчивая сбором данных и анализом результатов тестирования.
Новое программное обеспечение OmniScan включает усовершенствованные функции для контроля качества сварных швов и коррозионного мониторинга.
В результате непрерывной работы над совершенствованием конструкции прибора программный интерфейс OmniScan был значительно упрощен, а время отклика оптимизировано.
Новые функции включают:
- Экспорт C-скана
- Вид с торца с объединением групп
- Перемежение (чередование)
- Усиление затухания в режиме анализа
- Прокручивающиеся экранные схемы для легкой интерпретации
- Интерактивное меню для облегченного доступа
- Оптимизированы главное меню и мастеры настройки
В приложениях, требующих конфигурацию из нескольких преобразователей, были улучшены экранные мультисхемы, так чтобы конфигурация сканера отражалась в программном интерфейсе. Положение различных разверток определяется их расстоянием до центра сварного шва, предоставляя понятную схему расположения.
OmniScan SX — универсальный инструмент Olympus, дополняющий линейку новаторских продуктов компании. Дефектоскоп значительно упрощает производственный процесс и повышает производительность.
ПРИМЕНЕНИЕ:
Контроль сварных соединений с применением фазированных решеток
OmniScan PA занимает важное место в системе ручного и полу-автоматического контроля сварных швов, разработанной Olympus для нефтегазовой промышленности. Данная технология используется в соответствии с требованиями ASME, API и другими стандартами, отличается высокой скоростью обнаружения дефектов и простотой в интерпретации полученных данных.
Выявление коррозии и контроль композитных материалов
Контроль продольными волнами стал более доступен с прибором OmniScan SX. Olympus предлагает проверенное на практике решение для контроля расслоений в композитных материалах и оценки коррозионного утонения стенок.
Контроль сварных соединений методом TOFD
Технология TOFD — простой и эффективный метод для обнаружения дефектов сварных соединений. Высокая чувствительность метода TOFD существенно облегчает обнаружение дефектов и определение их размеров.
Контроль состава материалов
Ультразвуковые методы неразрушающего контроля позволяют выявлять трещины, утонения стенок труб и другие коррозионные повреждения. OmniScan SX предоставляет возможность проводить контроль продольными и поперечными волнами и является бюджетным решением для контроля качества материалов с использованием одной группы.
