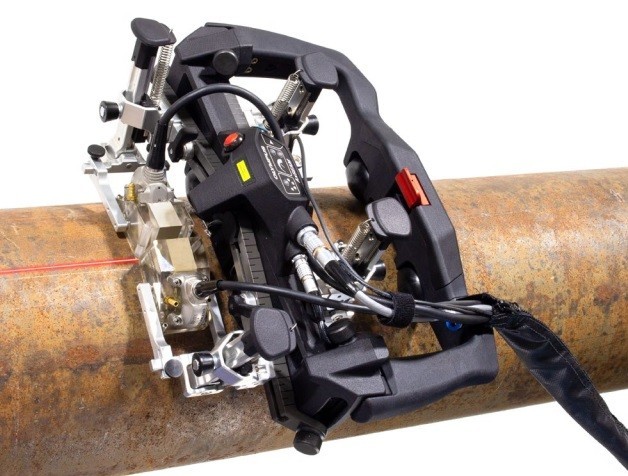

Полуавтоматический сканер AxSEAM

Сканер AxSEAM специально разработан для контроля продольных и поперечных сварных соединений электросварных труб (ERW). Простая конфигурация сканера минимизирует настройки, выполняемые при изменении диаметра труб, расстояния между ПЭП или ориентации сканирования.

С модулем ScanDeck™, оператор может самостоятельно установить сканер и выполнить сканирование без необходимости манипулирования или контроля устройства сбора данных. Модернизированные и легко регулируемые крепления удерживают до 4-х преобразователей (ФР и TOFD).

УНИВЕРСАЛЬНОЕ МУЛЬТИТЕХНОЛОГИЧЕСКОЕ РЕШЕНИЕ

При использовании с дефектоскопом OmniScan X3, сканер AxSEAM обеспечивает высокую скорость ФР/TOFD- сканирования сварных швов с последующим более детальным контролем области интереса методом общей фокусировки (TFM) без переключения преобразователей.

TFM обеспечивает равномерную фокусировку во всей зоне контроля, позволяя обнаружить даже трудновыявляемые дефекты, типичные для сварных соединений ERW-труб.

ГИБКАЯ КОНФИГУРАЦИЯ

Сканер AxSEAM представляет комплексную систему сканирования, требующую лишь незначительных настроек для переключения между продольным сканированием и сканированием по окружности.

Сканер AxSEAM используется для диагностики продольных сварных швов труб с D от 152,4 мм до плоских поверхностей

С 2 преобразователями, AxSEAM может использоваться для сканирования кольцевых сварных швов труб с D от 114 мм до плоских поверхностей

С 4 преобразователями, AxSEAM может использоваться для сканирования кольцевых сварных швов труб с D от 254 мм до плоских поверхностей
